Mitä Expansion Shell Rock Bolts on?

Expansion Shell Rock Pultitovat eräänlainen mekaaninen kallionvahvistuslaite, jota käytetään laajalti maanalaisessa suunnittelussa (kuten kaivoksissa, tunneleissa ja maanalaisissa luolissa) murtuneiden tai irtonaisten kivimassojen stabilointiin.

Toimintaperiaate

Ne luottavat mekaaniseen laajenemiseen kitkan ja puristusvoiman tuottamiseksi pultin ja kalliopereiän välille. Keskeinen komponentti on laajennuskuori (halkaistu, kiilamainen holkki), joka on asennettu pultin päähän. Kun pulttia kiristetään (yleensä mutterilla paljaspäässä), laajennuskuori puristuu kiilalla, jolloin se laajenee ulospäin ja puristuu tiukasti porareiän sisäseinää vasten. Tämä luo voimakkaan säteittäisen kitkan ankkuroimalla pultin tiukasti kallioon, jolloin pultti voi kestää vetokuormituksia kiven sortumisen tai siirtymisen estämiseksi.

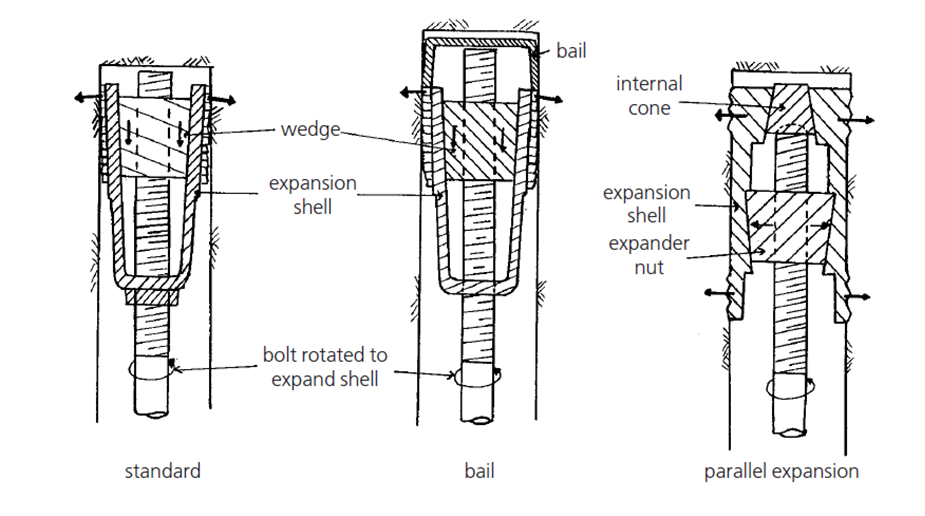

Perusrakenne

Laajennuskuorikokoonpano: Sydänankkurointiosa, joka koostuu halkaistusta teräsholkista ja siihen sopivasta kiilasta. Hihassa olevien halkeamien lukumäärää voidaan säätää suunnittelutarpeiden mukaan.

Pultin runko: Terästanko (yleensä kierteistä terästä), joka yhdistäälaajennuskuorija pintakiinnityskomponentin, ja välittää vetovoiman.

Pintakiinnityskomponentit: Sisältää aluslevyt ja mutterit. Mutterin kiristäminen ajaa kiilan puristamaan paisuntakuoren, ja aluslevy jakaa paineen tasaisesti kiven pintaan.

Tärkeimmät ominaisuudet

Nopea ankkurointi: Ankkurointivaikutus voidaan saavuttaa heti mutterin kiristyksen jälkeen odottamatta injektoidun kiven kovettumista (toisin kuin injektoidut kalliopultit), mikä sopii kiireellisiin tukiskenaarioihin.

Mekaaninen ankkurointi: Injektointimateriaaleja ei tarvita, mikä on kätevää rakentamiseen vesipitoisissa tai matalalämpöisissä ympäristöissä, joissa laasti ei ole helppo jähmettyä.

Rajoitettu ankkurointisyvyys: Tehokas ankkurointivoima tulee pääasiassa kosketuksestalaajennuskuorija porausreiän seinään, joten sitä käytetään yleensä väliaikaisena tai lyhytaikaisena tukena. Pitkäaikaisiin ja korkean vakavuuden vaatimuksiin injektoidut kalliopultit sopivat paremmin.

Helppo asennus ja irrotus: Käyttöprosessi on yksinkertainen, ja se voidaan tarvittaessa irrottaa ja käyttää uudelleen (rakenteellisen turvallisuuden takaamisen edellytyksenä).

Tyypilliset sovellusskenaariot

Väliaikainen tuki kaivosteillä ja pysähdyspaikoilla.

Murtuneiden kallioosien hätälujittaminen tunnelin louhinnan aikana.

Tuki pienimuotoiselle maanalaiselle suunnittelulle lyhyellä käyttöiällä.
