Mikä on jälkijännitetty esijännitetty tasainen laatan ankkuripiste ja miksi se on kriittinen nykyaikaisille betonirakenteille

Post jännitys esijännitetty tasainen laatan ankkuriSillä on ratkaiseva rooli nykyaikaisessa teräsbetonirakentamisessa. Tasaiset laattajärjestelmät luottavat korkeista kaupallisista torneista asuinrakennusten podiumlaattoihin ja pysäköintirakenteisiin luotettavat ankkurikomponentit, jotka siirtävät esijännitysvoimat turvallisesti betoniin. Tämä artikkeli tutkii toimintaperiaate, rakenteellinen merkitys, järjestelmäkomponentit, tekniset standardit, asennusprosessi, laadunvalvontatoimenpiteet ja tulevaisuuden innovaatiot jälkijännitettyjen esijännitettyjen tasaisten levykiinnitysjärjestelmien osalta. Se myös korostaa mitenYlin koneistotarjoaa korkean suorituskyvyn ankkuriratkaisuja suunniteltu kestävyyteen, turvallisuuteen ja kustannustehokkuuteen.

Sisällysluettelo

• 1. Mikä on jälkijännitys esijännitetty tasainen laatan ankkuripiste?
• 2. Miksi ankkurointi on kriittinen jälkijännitetyissä litteissä laatoissa?
• 3. Tasaisen laatan kiinnitysjärjestelmän pääkomponentit
• 4. Kiinnitetyt vs. liittämättömät PT-ankkurijärjestelmät
• 5. Tekniset tiedot ja standardit
• 6. Asennusprosessi ja rakentamisen työnkulku
• 7. Laadunvalvonta- ja tarkastusvaatimukset
• 8. Korkealaatuisten ankkurijärjestelmien käytön edut
• 9. Jännitteen jälkeisen ankkuriteknologian tulevaisuuden trendit
• 10. Usein kysytyt kysymykset

1. Mikä on jälkijännitys esijännitetty tasainen laatan ankkuripiste?

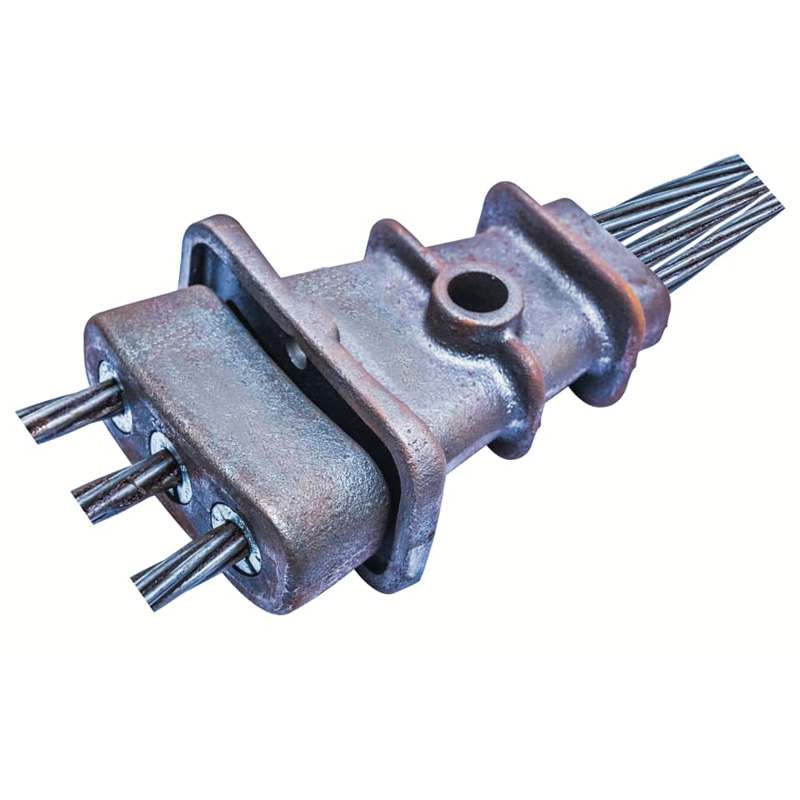

Jälkijännitetty esijännitetty tasainen laatan kiinnityspiste viittaa mekaaniseen laitteeseen, jota käytetään ankkuroimiseen lujat teräsnauhat jälkijännitetyissä betonilaattajärjestelmissä. Se siirtää vetovoiman esijännitysjänteestä ympäröivään betoniin rasitustoimenpiteiden jälkeen.

Tasaisessa laattajärjestelmässä (ilman palkkeja) ankkurointi upotetaan tyypillisesti laatan reunoihin tai sisällä jännittävät taskut. Kun jänne on kiristetty hydraulisilla tunkilla, se kiilautuu sisään ankkuripää tarttuu säikeeseen pysyvästi ja lukitsee voiman betoniin.

2. Miksi ankkurointi on kriittinen jälkijännitetyissä litteissä laatoissa?

Ankkurointi on viimeinen voimaa siirtävä elementti esijännitetyssä järjestelmässä. Jos kiinnitys epäonnistuu, koko laatan rakenteellinen eheys voi vaarantua.

Tärkeimmät rakenteelliset toiminnot

• Siirtää esijännitysvoiman turvallisesti betoniin
• Estää säikeiden luistamisen kiristyksen jälkeen
• Jakaa keskittyneen stressin tasaisesti
• Varmistaa pitkän aikavälin rakenteellisen vakauden

Nykyaikaisessa korkearakennuksessa tasaiset laattajärjestelmät vähentävät lattian paksuutta ja lisäävät sitä arkkitehtoninen joustavuus. Ne ovat kuitenkin vahvasti riippuvaisia luotettavasta ankkurilaitteistosta turvamarginaalien säilyttämiseksi.

3. Tasaisen laatan kiinnitysjärjestelmän pääkomponentit

Tyypillinen jälkikiristyskiinnityskokoonpano sisältää:

kloYlin koneisto, ankkurikomponentit valmistetaan käyttämällä korkealaatuista seosterästä, ja se käy läpi tarkkuustyöstön ja tiukan laadunvalvonnan varmistaakseen tasaisen kiilaistuimen suorituskyvyn.

4. Kiinnitetyt vs. liittämättömät PT-ankkurijärjestelmät

Sitoutumaton järjestelmä

• Yleinen tasaisten laattojen rakentamisessa
• Käyttää rasvapinnoitettua ja päällystettyä yksisäikettä
• Kiinnityspiste sijaitsee laatan reunoilla

Bonded System

• Yleinen silloissa ja raskaissa rakenteissa
• Saumatut kanavat jännityksen jälkeen
• Tarjoaa suuremman redundanssin

Valinta riippuu rakennesuunnitteluvaatimuksista, kuormitusolosuhteista ja kunnossapitonäkökohdista.

5. Tekniset tiedot ja standardit

Laadukkaiden kiinnitysjärjestelmien on oltava kansainvälisten standardien mukaisia, kuten:

• ETAG 013 (European Technical Approval Guideline)
• ASTM A416 (esijännitysteräsnauha)
• ACI 318 (Building Code Requirements for Structural Concrete)

Tärkeitä teknisiä parametreja ovat:

6. Asennusprosessi ja rakentamisen työnkulku

1. Asenna jännekanavat ja vahvistus
2. Aseta kiinnityspää ja laakerilevy paikalleen
3. Kaada ja koveta betoni
4. Aseta hydraulinen tunkki ja kiristyslanka paikalleen
5. Lukitse kiilat ankkuripäähän
6. Leikkaa ylimääräinen säie ja sulje tasku

Oikea asennus varmistaa oikean kuormansiirron ja pitkän kestävyyden.

7. Laadunvalvonta- ja tarkastusvaatimukset

• Mittojen toleranssitarkastus
• Kovuus- ja vetokoe
• Staattisen kuormituksen testin tarkistus
• Korroosionkestävyysarviointi
• Rikkomaton testaus (NDT)

Hyvämaineiset valmistajat pitävätYlin koneistosuorittaa koko syklin tarkastus ennen lähetystä vaatimustenmukaisuuden ja turvallisuuden varmistamiseksi.

8. Korkealaatuisten ankkurijärjestelmien käytön edut

• Parannettu laatan kantavuus
• Pienempi betonin paksuus
• Pienempi materiaalin kulutus
• Parannettu halkeamien hallinta
• Pidempi käyttöikä

Investointi luotettavaan ankkurilaitteistoon vähentää merkittävästi rakenteellisia riskejä ja elinkaarikustannuksia.

9. Jännitteen jälkeisen ankkuriteknologian tulevaisuuden trendit

Toimiala on menossa kohti:

• Korroosionkestävät pinnoitteet
• Älykkäät valvontaankkurijärjestelmät
• Tehokkaat kiilageometriset mallit
• Ympäristön kannalta kestävät tuotantomenetelmät

Jatkuva innovaatio varmistaa, että tasolaattajärjestelmät pysyvät kilpailukykyisinä kestävässä rakentamisessa.

10. Usein kysytyt kysymykset

Kysymys 1: Mitä eroa on tasaisella laatalla ja palkkilaatalla PT-järjestelmissä?

Tasaiset laatat eliminoivat palkit, vähentäen rakenteellista syvyyttä ja parantaen arkkitehtonista joustavuutta.

Q2: Kuinka kauan PT-kiinnitysjärjestelmä kestää?

Asianmukaisella asennuksella ja korroosiosuojauksella se voi kestää rakenteen käyttöiän.

Q3: Voidaanko kiinnitysjärjestelmiä käyttää uudelleen?

Ei. PT-ankkurikomponentit on suunniteltu pysyvään rakenteelliseen käyttöön.

Q4: Miksi kiilan kovuus on tärkeä?

Oikea kovuus varmistaa säikeen varman tarttumisen ilman liukumista.

Johtopäätös

Jälkijännitetty tasainen laatan ankkuri on nykyaikaisen esijännityksen selkäranka betonilaattajärjestelmät. Turvallisuudesta ja rakenteellisesta suorituskyvystä taloudelliseen tehokkuuteen, korkealaatuinen ankkurilaitteisto takaa optimaalisen kuormansiirron ja pitkän kestävyyden.

Jos etsit luotettavia, tarkasti suunniteltuja ankkuriratkaisuja seuraava projekti,Ylin koneistotarjoaa ammattimaista valmistusta, tiukka laadunvalvonta ja globaali toimituskyky.

Ota yhteyttätänään saadaksesi lisätietoja jälkijännitysjännitteisistä laatan ankkuriratkaisuistamme ja saada räätälöity tarjous projektillesi.
