Mikä tekee jälkijännityskiinnityspisteestä luotettavan pitkäjänteisissä betoniprojekteissa?

Artikkelin pääpiirteet

Tämä artikkeli alkaa Post Tension Anchoragen käytännön toiminnasta ja siirtyy sitten yleisiin ostajien huolenaiheisiin, mukaan lukien istuvuus, lujuus, materiaalivalinta, asennuksen mukavuus ja järjestelmän yhteensopivuus. Se myös selittää eron liimatun ja sitomattoman jälkikiristyksen välillä, luettelee tärkeät ostotarkastukset ja vastaa urakoitsijoiden ja teknisten ostajien yleisiin kysymyksiin.

• Ankkurin roolin ymmärtäminen esijännitetyissä betonirakenteissa
• Heikoista tai yhteensopimattomista kiinnitysosista aiheutuvien piilotettujen riskien tunnistaminen
• Yleisten komponenttien, kuten ankkuripään, kiilan, laakerilevyn, kanavan ja vahvistustarvikkeiden tarkastelu
• Liimattujen ja sitomattomien jälkikiristyssovellusten vertailu
• Valitaan toimittaja, joka ymmärtää valun, koneistuksen, laaduntarkastuksen ja vientivaatimukset

Mikä on jälkijännitys ankkurointi todellisessa rakennuskäytössä?

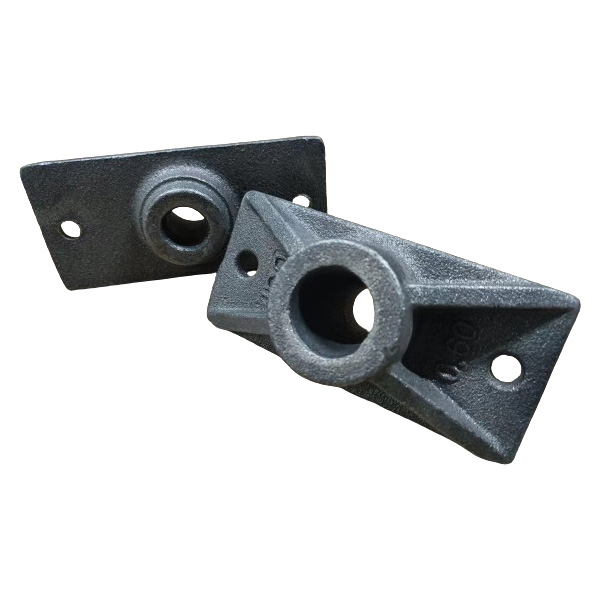

Post Tension Anchorage on mekaaninen järjestelmä, jota käytetään lukitsemaan ja siirtämään esijännitysvoima erittäin lujista terässäikeistä betonirakenteeseen, kun betoni on saavuttanut vaaditun lujuuden. Yksinkertaisesti sanottuna se on jälkikiristysjärjestelmän osa, joka pitää jännevoiman insinöörin suunnittelemassa paikassa.

Jälkijännitetyssä rakenteessa terässäikeet sijoitetaan kanavien tai vaippojen sisään ennen betonivalua tai sen aikana. Betonin kovettumisen jälkeen hydrauliset tunkit venyttävät säikeitä määrättyyn voimaan. Kiinnityspiste tarttuu sitten säikeihin ja siirtää tämän voiman betoniin ankkuripään, kiilojen, laakerilevyn ja ympäröivän raudoituksen kautta. Ilman luotettavaa kiinnitysjärjestelmää jälkikiristyksen etuja ei voida täysin toteuttaa.

Ostajille tämä tarkoittaa, että Post Tension Anchorage ei ole vain pieni lisävaruste. Se vaikuttaa suoraan kuorman siirtoon, halkeamien hallintaan, taipuman hallintaan, pitkän jänteen suorituskykyyn ja rakennusturvallisuuteen. Siltakanne, pysäköintirakenne, laatta, palkki, tunnelisegmentti tai elementtielementti voi näyttää ulkopuolelta vahvalta, mutta ankkurointijärjestelmän laatu määrittää, pysyykö sisäinen esijännitysvoima luotettavana ajan mittaan.

Mitä ongelmia huono ankkurijärjestelmä aiheuttaa?

Monet rakennusalan ostajat huomaavat kiinnitysongelmia vasta materiaalien saapumisen jälkeen. Silloin projektin aikataulu on jo paineen alla. Pieni mittojen epäsuhta voi viivyttää rasittavaa työtä. Heikko valu voi aiheuttaa turvallisuusongelmia. Huonosti koneistettu kiilaistuin voi vaikuttaa säikeen tarttumiseen. Nämä eivät ole pieniä haittoja, kun nosturit, työntekijät, betoniryhmät ja tarkastusryhmät odottavat.

Yleisimpiä kipukohtia ovat epäyhtenäiset mitat, karkeat valupinnat, huono kiilakiinnitys, epäselvä tuotesovitus, riittämätön tekninen viestintä ja epävarma materiaalin laatu. Jälkikiristystyössä jokaisen osan tulee toimia yhteistyössä. Jos säie, kiila, ankkuripää, laakerilevy, kanava ja jännitystuki eivät täsmää kunnolla, asennus hidastuu ja riskialttiimpaa.

Luotettavan Post Tension Anchorage -toimittajan pitäisi auttaa vähentämään näitä riskejä ennen tuotannon aloittamista. Esimerkiksi Ningbo Supreme Machinery Co., Ltd. työskentelee valuun liittyvässä valmistuksessa ja toimittaa ankkurituotteita rakennussovelluksiin, joissa luotettava kuormansiirto ja käytännöllinen asennus ovat tärkeitä. Ostajille tällä kokemuksella on merkitystä, koska ankkurituotanto ei ole vain vakioosan myyntiä. Kyse on sen ymmärtämisestä, kuinka osa käyttäytyy täydellisessä jälkikiristysjärjestelmässä.

Mitä komponentteja ostajien tulee ymmärtää ennen tilaamista?

Post Tension Anchorage -järjestelmä sisältää yleensä useita yhdessä toimivia osia. Tarkka kokoonpano riippuu siitä, käytetäänkö projektissa sidottua monisäikeistä ankkurointia, litteää laatan ankkurointia, kaarevaa litteää ankkurointia vai sitomatonta yksisäikeistä ankkurointia. Silti perustoimintaperiaate pysyy samana: tartu säikeeseen, siirrä voimaa ja pidä jänne tukevasti ankkuroituna.

• Ankkurin pää:Päävoimaa kantava komponentti, joka vastaanottaa säikeen ja kiilan.
• Ankkurikiila:Tartuntaosa, joka lukitsee teräslangan rasituksen jälkeen.

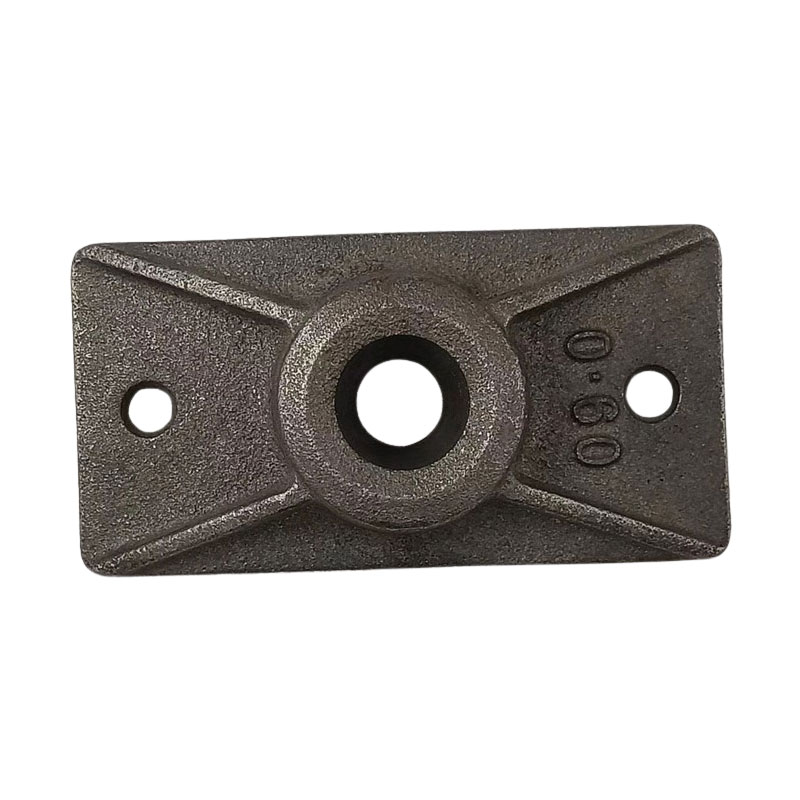

• Laakerilevy:Kuormanjakokomponentti, joka auttaa siirtämään voimaa betoniin.
• Spiraalivahvistus:Kiinnitysalueen ympärillä käytetty vahvistus paikallisen halkeamisjännityksen hallitsemiseksi.
• Kanava tai vaippa:Kanava, jossa on jänne ja joka tukee sidottu- tai sitomaton järjestelmävaatimuksia.
• PC-ketju:Erittäin luja teräsjänne, jota jännitetään muodostamaan puristus betoniin.

Kun ostajat pyytävät tarjousta, heidän tulee välttää pelkän tuotteen nimen lähettämistä. "Post Tension Anchorage" voi viitata useisiin tuotemuotoihin, ja jokainen muoto voi vaatia eri säikemääriä, ankkurikokoja, kanavamittoja ja lisävarusteita. Parempi tiedustelu sisältää säikeen halkaisijan, säikeen numeron, sovellustyypin, mahdollisen piirustuksen, tarvittavan määrän ja projektin aikataulun.

Mitä tulee tarkistaa, ennen kuin valitset jälkijännityskiinnityspisteen?

Post Tension Anchoragen valitseminen ei tarkoita halvimman osan valitsemista luettelosta. Kyse on kiinnityksen sovittamisesta rakenteen todellisiin työolosuhteisiin. Tuote, joka toimii hyvin yhdessä laattaprojektissa, ei välttämättä ole paras vaihtoehto sillalle, kaarevalle elementille, siirtopalkille tai elementtielementille.

Ostajien tulisi aloittaa suunnitteluvaatimuksista. Kiinnityspisteen tulee sopia jänteen sijoitteluun, jännitysmenetelmään, betonin lujuuteen, kanavatyyppiin ja käytettävissä olevaan asennustilaan. Tasaisessa laattarakenteessa kompakti ankkurirakenne voi säästää tilaa ja parantaa asennuksen tehokkuutta. Silta- ja infrastruktuuriprojekteissa kuormituskyky, kestävyys ja pitkäaikainen voiman säilyttäminen ovat usein tärkeämpiä.

Vastuullinen ostoprosessi ottaa huomioon myös dokumentoinnin. Ostajat saattavat tarvita piirustuksia, tuotekuvia, pakkaustietoja, tarkastuspöytäkirjoja tai näytevahvistusta. Vientiprojekteissa pakkauksen tulee suojata raskaita kiinnitysosia pitkän matkan kuljetuksen aikana. Naarmuuntunut pinta ei välttämättä aina vaikuta rakenteen suorituskykyyn, mutta huono pakkaus voi aiheuttaa sekaannusta, korroosiota ja tarpeettomia valituksia toimituksen jälkeen.

Mitkä projektit vaativat yleensä jälkikiinnityksen?

Post Tension Anchorage -kiinnitystä käytetään laajalti betonirakenteissa, joissa insinöörit tarvitsevat paremman jännityksen, taipuman, halkeilun, jännevälin pituuden tai rakenteellisen tehokkuuden hallinnan. Järjestelmän ansiosta betoni toimii tehokkaammin puristamalla sitä jännitettyjen teräsjänteiden läpi.

Rakennuksessa jälkikiristys voi auttaa luomaan ohuempia laattoja, pidempiä jännevälejä ja joustavampia pylväsasetteluja. Tämä on erityisen hyödyllistä pysäköintirakenteissa, liikerakennuksissa, kerrostaloissa, siirtopalkeissa ja podiumlaatoissa. Infrastruktuurissa jälkikiristys on yleistä silloissa, maasiltaissa, tunneleissa, rataprojekteissa, tukirakenteissa ja betonielementeissä.

• Siltakannet ja siltapalkit
• Liikerakennusten laatat ja pitkäjänteiset lattiajärjestelmät
• Parkkihallit ja korotetut laatat
• Betonielementtipalkit, -paneelit ja -segmentit
• Siirtopalkit ja raskaasti kuormitetut rakenneosat
• Tunneliverhoukset ja erikoisbetonirakenteet
• Kaarevat betonielementit, jotka vaativat tasaisia ​​tai kaariankkurointiratkaisuja

Tärkein etu ei ole vain vahvuus. Urakoitsijoiden kannalta arvo näkyy usein aikataulun hallinnassa, materiaalihukan vähenemisessä, tehokkaammassa rakennesyvyydessä ja paremmassa halkeamien hallinnassa. Nämä edut riippuvat kuitenkin suuresti oikeasta asennuksesta ja luotettavasta ankkurointisuorituskyvystä. Huonolaatuinen ankkurijärjestelmä voi heikentää koko jälkikiristysrakenteen taloudellista etua.

Mikä tekee valmistajasta luotettavamman?

Luotettava valmistaja ymmärtää sekä tuotannon että sovelluksen. Post Tension Anchorage vaatii johdonmukaista valua, hallittua koneistusta, käytännöllistä mittatarkkuutta ja huolellista sovitusta kiilojen ja säikeiden kanssa. Ostajien tulisi etsiä toimittajaa, joka voi keskustella teknisistä yksityiskohdista pelkän hinnaston tarjoamisen sijaan.

Ningbo Supreme Machinery Co., Ltd. liittyy valu- ja ankkurivalmistukseen, mikä on arvokasta ostajille, jotka tarvitsevat vakaata toimitusta ja käytännöllistä tuoteviestintää. Koska monet ankkurikomponentit ovat riippuvaisia ​​valurakenteista, valmistuskokemus voi vaikuttaa pinnan laatuun, lujuuden tasaisuuteen ja toimitusvarmuuteen. Rakennusprojekteissa, joissa viivästykset ovat kalliita, toimittajan vakaus tulee osaksi tuotteen arvoa.

Ostajien tulee kiinnittää huomiota seuraaviin merkkeihin toimittajaa arvioidessaan:

• Toimittaja voi selittää saatavilla olevat ankkurityypit ja niiden sopivat sovellukset.
• Toimittaja pyytää säikeen halkaisijaa, säikeen määrää, projektin käyttöä ja piirustuksia ennen yksityiskohtien vahvistamista.
• Toimittaja ymmärtää valumateriaalin valinnan ja ankkurointigeometrian.
• Toimittaja voi toimittaa tuotekuvat, tekniset tiedot ja pakkaustiedot selkeästi.
• Toimittaja ilmoittaa realistiset tuotanto- ja toimitusaikataulut.
• Toimittaja välttää epämääräisiä väitteitä ja keskittyy käytännön projektien yhteensovittamiseen.

Paras ostopäätös tehdään yleensä ennen tilauksen tekemistä. Kun toimittaja ja ostaja selvittävät tekniset tarpeet ajoissa, molemmat osapuolet vähentävät väärien mallien, puuttuvien komponenttien, asennusviiveiden ja vältettävissä olevien kustannusten nousun mahdollisuutta.

Mitä eroa on sidottujen ja sitomattomien järjestelmien välillä?

Kiinnitetyt ja sitomattomat jälkikiristysjärjestelmät käyttävät erilaisia ​​menetelmiä jänteiden suorituskyvyn suojaamiseen ja siirtämiseen. Valinta vaikuttaa ankkurikokoonpanoon, asennuksen työnkulkuun, korroosiosuojaukseen, tarkastusvaatimuksiin ja pitkän aikavälin huoltostrategiaan.

Kumpikaan järjestelmä ei ole automaattisesti parempi kaikissa tapauksissa. Liimattuja järjestelmiä valitaan usein suuriin infrastruktuuriin ja rakenteisiin, jotka vaativat jänteen liittämistä laastin kautta. Liimaamattomat järjestelmät valitaan usein, kun asennusnopeus, joustavuus ja laatan tehokkuus ovat tärkeitä. Oikea valinta riippuu suunnittelusta, paikallisesta rakennuskäytännöstä, ympäristöaltistumisesta ja tarkastusvaatimuksista.

FAQ Tietoja Post Tension Anchoragesta

Mitä ostajien tulee tehdä ennen tilauksen vahvistamista?

Ennen tilauksen vahvistamista ostajien tulee tarkistaa koko ankkurijärjestelmä pelkän yksikköhinnan tarkistamisen sijaan. Oikean jälkijännityskiinnityksen tulee vastata rakennesuunnitelmaa, säikeen kokoa, rakennustapaa ja projektin aikataulua. Sen tulee myös tulla toimittajalta, joka pystyy kommunikoimaan selkeästi ja tukemaan tilausta käytännön tuotetiedolla.

Urakoitsijoiden ja hankintatiimien kannalta vakaa ankkurointipisteiden toimitus voi tehdä eron sujuvan rasitustyön ja kalliiden työmaan viivästysten välillä. Kun tuote on valittu oikein, asennus muuttuu ennakoitavammaksi, tarkastus helpottuu ja rakenteeseen tulee jälkikiristyksen haluttu hyöty.
