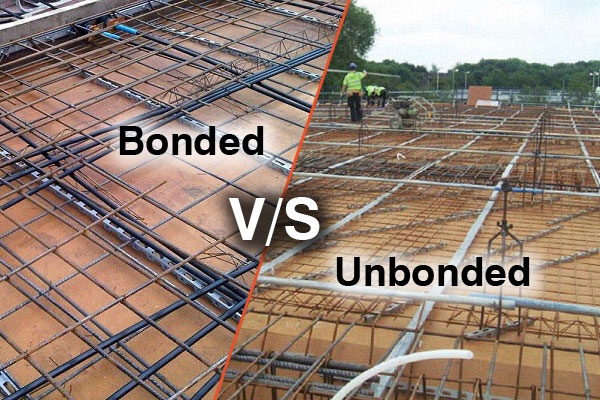

Ero liittämättömän ja liimatun jälkikiristysjärjestelmän välillä

Tämä on kriittinen erojälkikiristys(PT) suunnittelu ja rakentaminen – sidottu PT luottaa laastiin jänteiden kiinnittämiseen pysyvästi betoniin, kun taas liimaamaton PT käyttää rasvattuja jänteitä muovivaipassa pitääkseen jänteet erillään betonista. Alla on kattava erittely niiden eroista ydinmääritelmän, komponenttien, asennuksen, suorituskyvyn, sovellusten ja edut/haittojen mukaan.

Ydinmääritelmät

Liimattu jälkikiristysjärjestelmä: Erittäin lujat säikeet/kaapelit asetetaan betonin sisällä olevien teräs- tai muovikanavien sisään. Kiristyksen ja ankkuroinnin jälkeen kanava on täysin painesaumattu sementtipohjaisella laastilla. Laasti sitoo jänteen betoniin, jolloin jänne ja betoni toimivat yhtenä komposiittirakenne-elementtinä.

Kiinnittämätön jälkikiristysjärjestelmä: Jänteet on valmiiksi rasvattu (korroosiosuojaus) ja koteloitu suulakepuristettuun muovivaippaan (HDPE/PP) tehtaalla. Injektointia ei tehdä kiristyksen jälkeen. Jänne voi liikkua suhteessa betoniin (rajoitettu ankkureilla ja päätyliittimillä) toimien suorana jännityselementtinä, joka puristaa esipuristuksen pelkästään ankkureiden kautta.

Rakenteelliset suorituskyky- ja käyttäytymiserot

Voimansiirtomekanismi:

Liimattu PT: Jännevoima siirtyy betoniin laasti-betoni- ja laasti-jännesidoksella koko jänteen pituudella sekä ankkurivoiman siirto. Esipuristuksen jakautuminen on asteittaista jänneväliä pitkin.

Sidomaton PT: Jänteen voima siirtyy vain ankkureissa (ei sidosta jännettä pitkin). Esipuristus kohdistetaan keskittyneinä voimina ankkurivyöhykkeille lineaarisella esipuristusgradientilla jänneväliä pitkin. Halkeaman hallinta ja sitkeys: Liimattu PT:

Parempi halkeamien hallinta huoltokuormituksessa; jänteet lukittuvat betoniin, joten halkeamat etenevät hitaammin. Parempi sitkeys murtokuormituksessa (jänteiden myöten ja sidokset kestävät vaurioita). Kiinnittämätön PT: Jänteet voivat liukua suhteessa betoniin; halkeamat voivat avautua helpommin ylikuormituksen alaisena. Pienempi sitkeys (vika on hauraampi, jos ankkurit luistavat tai jänteet repeytyvät). Virumis- ja kutistumisvaikutukset: Liimattu PT: Jänteet rajoittavat betoni, joten viruminen ja kutistuminen aiheuttavat esijännitysvoiman menetyksen (jänne lyhenee betonin mukana).Sitomaton PT: Jänteet voivat liikkua vapaasti, joten kutistuminen aiheuttaa suurempia ja kutistuvia tiivisteitä. itsenäisesti, ja jänteen jännitys vähenee enemmän), ellei sitä kompensoida ylijännityksellä. Väsymiskestävyys: Liimattu PT: Korkeampi väsymiskestävyys – sidos jakaa sykliset kuormat jännettä pitkin, mikä vähentää jännityskeskittymiä ankkureissa. Sidoston PT: Pienempi väsymisvastus – kaikki sykliset kuormat keskittyvät rajapintaan.

Tyypilliset sovellukset

Liimattu PT: Pitkäjänteiset sillat, raskaat teollisuusrakennukset, pysäköintihallit, joissa on suuria väsymiskuormia, betonielementtipalkit ja rakenteet aggressiivisissa ympäristöissä (rannikkoalueet – laasti tarjoaa lisäsuojaa korroosiolta).

Sidomaton PT: Asuinrakennuslaatat, kaupalliset lattialaatat, ohutseinäiset rakenteet, elementtielementit ja projektit, joissa nopea rakentaminen on etusijalla (ei injektointia = lyhyempi aikataulu).
